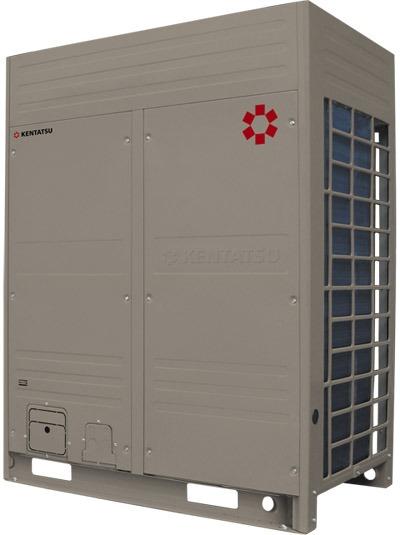

Наружные блоки Kentatsu DX PRO IV HR с рекуперацией теплоты KURZ_HZ
- Модельный ряд включает 5 базовых наружных блоков производительностью 22.0, 25.0, 33.5, 40.0 и 45.0 кВт, которыеможно собрать в модульную систему до 4-х блоков общейпроизводительностью 22.0 – 180 кВт., с шагом ~5 кВт.
- Впервые в системах с рекуперацией используются только инверторные двигатели компрессоров и вентиляторовпостоянного тока.
- Максимальное количество подключаемых внутренних блоков из линейки DX PRO увеличено до 64.
- Новая конструкция теплообменника наружного блокаc 2 независимыми параллельными теплообменнымиконтурами, вентиляторами и электронно-расширительными вентилями.
- Новшество позволяет значительно оптимизироватьнагрузку на теплообменник в точном соответствии стекущими запросами на кондиционирование. В некоторых случаях работает только один контур.
- Другим важным результатом применения новой конструкции является возможность обеспечения непрерывного обогрева помещений в холодный период. Контурытеплообменника в случае их обледенения подвергаютсяпроцедуре оттаивания поочередно, поэтому уровенькомфорта в помещениях не снижается.
- Большая протяженность трубопроводов. Общая длинаможет достигать 1000 м, перепад высот между наружным ивнутреннем блоками – до 100 м, между внутренними блоками – до 30 м, длина от блока KMS до наиболее внутреннегоудаленного блока – 40 м.
- В системах используются новые блоки KMS-Z и KMS-ZD, которые в соответствии с заданным режимом работы внутренних блоков (охлаждение или обогрев) распределяют потокихладагента между ними, обеспечивая одновременное охлаждение и обогрев разных помещений за один цикл циркуляции хладагента между компрессором и внутренними блоками.Благодаря этому энергоэффективность работы в смешанномрежиме достигает значения 7.0.
- В наличии блоки KMS пяти видов KMS-Z: на 2, 4 и 6 групп(возможно подключение до 24 внутренних блоков), а также2 KMS-ZD блока переключения режимов одного внутреннегоблока большой производительности (до 28 и 56 кВт) .
- Широкий температурный рабочий диапазон. Система DX PROIV HR стабильно функционирует при температурах - 5 ~ 48 °Cпри работе на охлаждение, -20 ~ 24 °С при работе на обогрев,-5 ~ 24 °C при смешанном режиме.
ОХЛАЖДЕНИЕ / НАГРЕВ
Базовые модули наружных блоков
| МОДЕЛЬ |
KURZ250HZAN3-B
|
KURZ290HZAN3-B
|
KURZ340HZAN3-B
|
||
| Условная производительность | HP | - |
8
|
10
|
12
|
| Производительность | кВт | Охлаждение |
25.2
|
28.0
|
33.5
|
| Нагрев |
27.0
|
31.5
|
37.5
|
||
| Энергоэффективность | - | EER/C0P |
4.4/4.50
|
4.2/4.30
|
4.15/4.30
|
| Расход воздуха | м3/ч | - |
12000
|
12000
|
13000
|
| Электропитание | В, Гц, ф | Трехфазное |
380-415,50,3
|
||
| Потребляемая мощность | кВт | Охлаждение |
5.73
|
6.67
|
8.07
|
| Нагрев |
6.00
|
7.33
|
8.72
|
||
| Уровень шума | дБА | - |
57
|
57
|
58
|
| Габариты | ММ | ШхВхГ |
1250x1615x765
|
||
| Масса/заправка хладагента | кг | Нетто |
255/10
|
255/10
|
255/10
|
| Диаметр для жидк. |
9.53
|
12.7
|
12.7
|
||
| Трубопровод хладагента (R410A) | мм | Диаметр для газа |
22.2
|
22.2
|
25.4
|
| Диаметр для газа (выс. давл.) |
19.1
|
19.1
|
19.1
|
||
| Сумма индексов внутренних блоков, подключаемых к наружному | Минимум |
126
|
140
|
162
|
|
| Максимум |
327
|
364
|
435
|
||
| Максимальное количество подключаемых внутренних блоков |
13
|
16
|
20
|
||
| Рабочий диапазон температур наружного воздуха | °C | Охлаждение |
-5-48
|
||
| Нагрев |
-20-24
|
||||
| Охлаждение и нагрев |
-5-24
|
||||
| Рабочий диапазон температур воздуха в помещении | °С | Охлаждение |
17-32
|
||
| Нагрев |
до 27
|
||||
| МОДЕЛЬ |
KURZ400HZAN3-B
|
KURZ450HZAN3-B
|
||
| Условная производительность | HP | - |
14
|
16
|
| Производительность | кВт | Охлаждение |
40.0
|
45.0
|
| Нагрев |
45.0
|
50.0
|
||
| Энергоэффективность | - | EER/C0P |
3.54/4.02
|
3.40/3.91
|
| Расход воздуха | м3/ч | - |
15000
|
15000
|
| Электропитание | В, Гц, ф | Трехфазное |
380-415,50,3
|
|
| Потребляемая мощность | кВт | Охлаждение |
11.30
|
13.24
|
| Нагрев |
11.19
|
12.79
|
||
| Уровень шума | дБА | - |
60
|
60
|
| Габариты | ММ | ШхВхГ |
1250x1615x765
|
|
| Масса/заправка хладагента | кг | Нетто |
303/13
|
303/13
|
| Диаметр для жидк. |
15.9
|
15.9
|
||
| Трубопровод хладагента (R410A) | мм | Диаметр для газа |
28.6
|
28.6
|
| Диаметр для газа (выс. давл.) |
22.2
|
22.2
|
||
| Сумма индексов внутренних блоков, подключаемых к наружному | Минимум |
200
|
225
|
|
| Максимум |
520
|
585
|
||
| Максимальное количество подключаемых внутренних блоков |
23
|
26
|
||
| Рабочий диапазон температур наружного воздуха | °C | Охлаждение |
-5-48
|
|
| Нагрев |
-20-24
|
|||
| Охлаждение и нагрев |
-5-24
|
|||
| Рабочий диапазон температур воздуха в помещении | °С | Охлаждение |
17-32
|
|
| Нагрев |
до 27
|
|||
Двухмодульная компоновка наружного блока
| МОДЕЛЬ KURZ-HZAN3-B |
540
|
580
|
630
|
690
|
740
|
800
|
850
|
900
|
||
| Условная производительность | HP |
18
|
20
|
22
|
24
|
26
|
28
|
30
|
32
|
|
| Комбинация модулей | 8НР | KURZ250HZAN3-B |
1
|
|||||||
| 10НР | KURZ290HZAN3-B |
1
|
1+1
|
1
|
1
|
1
|
||||
| 12НР | KURZ340HZAN3-B |
1
|
||||||||
| 14НР | KURZ400HZAN3-B |
1
|
1+1
|
1
|
||||||
| 16НР | KURZ450HZAN3-B |
1
|
1
|
1+1
|
||||||
| Номинальная производительность | кВт | Охлаждение |
53.2
|
56.0
|
61.5
|
68.0
|
73.0
|
80.0
|
85.0
|
90.0
|
| Нагрев |
58.5
|
63.0
|
69.0
|
76.5
|
81.5
|
90.0
|
95.0
|
100.0
|
||
| Энергоэффективность | - | EER/COP |
4.29/4.39
|
4.20/4.30
|
4.17/4.30
|
3.78/4.13
|
3.67/4.05
|
3.54/3.54
|
3.46/3.96
|
3.40/3.91
|
| Электропитание | В, Гц, ф | Трехфазное |
380-415,50,3
|
|||||||
| Потребляемая мощность | кВт | Охлаждение |
12.4
|
13.3
|
14.7
|
18.0
|
19.9
|
22.6
|
24.5
|
26.5
|
| Нагрев |
13.3
|
14.7
|
16.1
|
18.5
|
20.1
|
22.4
|
24.0
|
25.6
|
||
| Уровень шума | дБА |
61
|
61
|
62
|
63
|
63
|
64
|
64
|
64
|
|
| Сумма индексов внутренних блоков, подключаемых к наружному | Минимум |
270
|
290
|
315
|
345
|
370
|
400
|
425
|
450
|
|
| Максимум |
702
|
754
|
819
|
897
|
962
|
1040
|
1105
|
1170
|
||
| Максимальное количество подключаемых внутренних блоков |
29
|
33
|
36
|
39
|
43
|
46
|
50
|
53
|
||
Трехмодульная компоновка наружного блока
| МОДЕЛЬ KURZ-HZAN3-B |
980
|
1030
|
1080
|
1140
|
1200
|
1250
|
1300
|
1350
|
||
| Условная производительность | HP |
34
|
36
|
38
|
40
|
42
|
44
|
46
|
48
|
|
| Комбинация модулей | 8НР | KURZ250HZAN3-B | ||||||||
| 10НР | KURZ290HZAN3-B |
1+1
|
1+1
|
1
|
1
|
|||||
| 12НР | KURZ340HZAN3-B |
1
|
||||||||
| 14НР | KURZ400HZAN3-B |
1
|
1
|
1+1+1
|
1+1
|
1
|
||||
| 16НР | KURZ450HZAN3-B |
1
|
1
|
1
|
1
|
1+1
|
1+1+1
|
|||
| Номинальная производительность | кВт | Охлаждение |
96
|
101
|
106.5
|
113
|
120
|
125
|
130
|
135
|
| Нагрев |
108
|
113
|
119
|
126.5
|
135
|
140
|
145
|
150
|
||
| Энергоэффективность | - | EER/COP |
3.90/4.18
|
3.80/4.12
|
3.81/4.13
|
3.62/4.04
|
3.54/4.02
|
3.49/3.98
|
3.44/3.94
|
3.40/3.91
|
| Электропитание | В, Гц, ф | Трехфазное |
380-415,50,3
|
|||||||
| Потребляемая мощность | кВт | Охлаждение |
24.64
|
26.58
|
27.98
|
31.21
|
33.9
|
35.84
|
37.78
|
39.72
|
| Нагрев |
25.85
|
27.45
|
28.84
|
31.31
|
33.57
|
35.17
|
36.77
|
38.37
|
||
| Уровень шума | дБА |
65
|
65
|
65
|
66
|
67
|
67
|
67
|
67
|
|
| Сумма индексов внутренних блоков, подключаемых к наружному | Минимум |
490
|
515
|
540
|
570
|
600
|
625
|
650
|
675
|
|
| Максимум |
1274
|
1339
|
1404
|
1482
|
1560
|
1625
|
1690
|
1755
|
||
| Максимальное количество подключаемых внутренних блоков |
56
|
59
|
63
|
64
|
64
|
64
|
64
|
64
|
||
| МОДЕЛЬ KURY-HZAN3 |
1440
|
1480
|
1530
|
1590
|
1650
|
1700
|
1750
|
1800
|
||
| Условная производительность | HP |
50
|
52
|
54
|
56
|
58
|
60
|
62
|
64
|
|
| Комбинация модулей | 8НР | KURZ250HZAN3-B |
1
|
|||||||
| 10НР | KURZ290HZAN3-B |
1
|
1+1
|
1
|
1
|
|||||
| 12НР | KURZ340HZAN3-B |
1
|
||||||||
| 14НР | KURZ400HZAN3-B |
1
|
1+1+1
|
1+1
|
1
|
|||||
| 16НР | KURZ450HZAN3-B |
1+1
|
1+1
|
1+1
|
1+1
|
1
|
1+1
|
1+1+1
|
i+1+i+i
|
|
| Номинальная производительность | кВт | Охлаждение |
143.2
|
146.0
|
151.5
|
158.0
|
165.0
|
170.0
|
175.0
|
180.0
|
| Нагрев |
158.5
|
163.0
|
169.0
|
176.5
|
185.0
|
190.0
|
195.0
|
200.0
|
||
| Энергоэффективность | - | EER / СОР |
3.68/4.07
|
3.67/4.05
|
3.68/4.06
|
3.55/4.00
|
3.50/3.99
|
3.46/3.96
|
3.43/3.93
|
3.40/3.91
|
| Электропитание | В, Гц, ф | Трехфазное |
380—415,50,3
|
|||||||
| Потребляемая мощность | кВт | Охлаждение |
38.9
|
39.8
|
41.2
|
44.5
|
47.1
|
49.1
|
51.0
|
53.0
|
| Нагрев |
38.9
|
40.2
|
41.6
|
44.1
|
46.4
|
48.0
|
49.6
|
51.2
|
||
| Уровень шума | дБА |
68
|
68
|
68
|
68
|
69
|
69
|
69
|
69
|
|
| Сумма индексов внутренних блоков, подключаемых к наружному | Минимум |
720
|
740
|
765
|
795
|
825
|
850
|
875
|
900
|
|
| Максимум |
1872
|
1924
|
1989
|
2067
|
2145
|
2210
|
2275
|
2340
|
||
| Максимальное количество подключаемых внутренних блоков |
64
|
64
|
64
|
64
|
64
|
64
|
64
|
64
|
||
Распределительный блок
| Распределительный блок |
KMS-02Z
|
KMS-04Z
|
KMS-06Z
|
KMS-02ZD
|
KMS-04ZD
|
|||
| Максимальная сумма индексов подключаемых внутренних блоков | кВт |
28
|
45
|
45
|
28
|
56
|
||
| Количество подключаемых внутренних блоков |
8
|
16
|
24
|
1
|
1
|
|||
| Габариты (ШхВхГ) | мм |
630x225x600
|
960хх225х600
|
960хх225х600
|
630x225x600
|
960хх225х600
|
||
| Вес | кг |
19.5
|
31
|
35
|
19.5
|
31
|
||
| Трубопровод хладагента | к наружному блоку | Диаметр для жидкости | мм |
12.7
|
15.9
|
15.9
|
12.7
|
15.9
|
| Диаметр для газа (выс. давление) |
19.1
|
22.2
|
22.2
|
19.1
|
22.2
|
|||
| Диаметр для газа (низк. давление) |
25.4
|
31.8
|
31.8
|
25.4
|
31.8
|
|||
| к внутреннему блоку | Диаметр для жидкости | мм |
9.53
|
9.53
|
9.53
|
9.53
|
9.53
|
|
| Диаметр для газа |
15.9
|
15.9
|
15.9
|
15.9
|
15.9
|
|||
