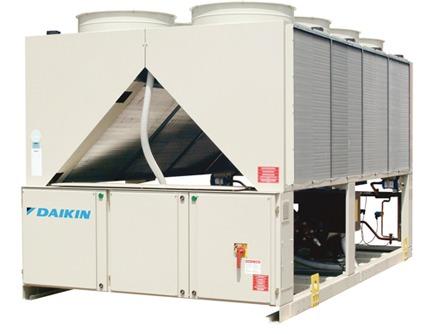

Чиллеры Daikin EWAD-D-SS/SL/SR/SX
- Широкий диапазон производительности (177 кВт – 575 кВт).
- Одновинтовой компрессор с плавным регулированием производительности.
- Специальное исполнение компрессора и теплообменных аппаратов для оптимизации работы на озонобезопасном хладагенте R-134a.
- Электронный пульт управления с возможностью интеграции агрегата в единую систему управления зданием (BMS) по протоколам BACnet, Modbus TCP/IP и LonWorks.
- Двухкомпрессорные агрегаты с независимыми холодильными контурами.
- Небольшая занимаемая площадь.
- Простота монтажа, пуско-наладки и удобство обслуживания.
- Большая номенклатура опций и аксессуаров.
- Широкий рабочий диапазон температур наружного воздуха: от -18 °С до +48 °С (опция).
УРОВЕНЬ ШУМА
| Энергоэффективность | Стандартный | Низкий, ниже на 3-4 дБ(А) стандартного | Бесшумный, ниже на ~8 дБ(А) стандартного | Стандартный шум |
| Стандартная (EER до 2.72) | EWAD~D-SS | EWAD~D-SL | EWAD~D-SR | EWAD~D-SX |
| Высокая (EER до 3.16) | EWAD~D-XS | - | EWAD~D-XR | - |
| Повышенный EER | EWAD~D-HS | - | - | - |
EWAD-D-SS
| МОДЕЛЬ |
390
|
440
|
470
|
510
|
530
|
560
|
580
|
||
| Холодопроизводительность | кВт |
388
|
435
|
463
|
500
|
529
|
553
|
575
|
|
| Потребляемая мощность | кВт |
154
|
165
|
169
|
186
|
196
|
207
|
199
|
|
| Коэффициент EER |
2.52
|
2.63
|
2.74
|
2.70
|
2.70
|
2.67
|
2.89
|
||
| Уровень звукового давления | дБА |
77
|
77
|
77
|
77
|
79
|
79
|
79
|
|
| Компрессор |
Одновинтовой компрессор с плавным регулированием производительности
|
||||||||
| Количество |
2
|
||||||||
| Минимальная производительность | % |
12.5
|
|||||||
| Хладагент |
R-134a
|
||||||||
| Число контуров |
2
|
||||||||
| Испаритель |
Кожухотрубные теплообменники в общем корпусе
|
||||||||
| Количество |
1
|
||||||||
| Размер водяных патрубков входа/выхода | мм |
139.7
|
139.7
|
139.7
|
139.7
|
139.7
|
139.7
|
139.7
|
|
| Вес агрегата (сухой) | кг |
2960
|
4030
|
4220
|
4230
|
4230
|
4230
|
4235
|
|
| Габариты | Длина | мм |
3139
|
4040
|
4040
|
4040
|
4040
|
4040
|
4040
|
| Ширина | мм |
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
|
| Высота | мм |
2223
|
2223
|
2223
|
2223
|
2223
|
2223
|
2223
|
|
| Электропитание Y1 | В |
3~, 400 B, 50 Гц
|
|||||||
EWAD-D-SL
| МОДЕЛЬ |
180
|
200
|
230
|
250
|
260
|
280
|
300
|
320
|
370
|
400
|
440
|
480
|
510
|
530
|
||
| Холодо-производительность | кВт |
183
|
197
|
224
|
244
|
260
|
274
|
297
|
320
|
368
|
402
|
438
|
475
|
503
|
531
|
|
| Потребляемая мощность | кВт |
82.0
|
80.2
|
85.6
|
94.4
|
102
|
109
|
121
|
125
|
135
|
171
|
172
|
188
|
205
|
197
|
|
| Коэффициент EER |
2.24
|
2.46
|
2.62
|
2.58
|
2.54
|
2.50
|
2.46
|
2.56
|
2.72
|
2.36
|
2.55
|
2.53
|
2.46
|
2.70
|
||
| Уровень звукового давления | дБА |
75
|
75
|
75
|
75
|
75
|
75
|
75
|
75
|
78
|
75
|
75
|
75
|
76
|
77
|
|
| Компрессор |
Одновинтовой компрессор с плавным регулированием производительности
|
|||||||||||||||
| Количество |
2
|
|||||||||||||||
| Минимальная производительность | % |
12.5
|
||||||||||||||
| Хладагент |
R-134a
|
|||||||||||||||
| Число контуров |
2
|
|||||||||||||||
| Испаритель |
Кожухотрубные теплообменники в общем корпусе
|
|||||||||||||||
| Количество |
1
|
|||||||||||||||
| Размер водяных патрубков входа/выхода | мм |
88.9
|
88.9
|
114.3
|
114.3
|
114.3
|
114.3
|
114.3
|
139.7
|
139.7
|
139.7
|
139.7
|
139.7
|
139.7
|
139.7
|
|
| Вес агрегата (сухой) | кг |
2475
|
2470
|
2860
|
2860
|
2860
|
2860
|
2860
|
3187
|
3187
|
4030
|
4220
|
4230
|
4230
|
4235
|
|
| Габариты | Длина | мм |
2239
|
2239
|
3139
|
3139
|
3139
|
3139
|
3139
|
4040
|
4040
|
4040
|
4040
|
4040
|
4040
|
4040
|
| Ширина | мм |
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
|
| Высота | мм |
2355
|
2355
|
2355
|
2355
|
2355
|
2355
|
2355
|
2355
|
2355
|
2223
|
2223
|
2223
|
2223
|
2223
|
|
| Электропитание Y1 | В |
3~, 400 B, 50 Гц
|
||||||||||||||
EWAD-D-SR
| МОДЕЛЬ |
180
|
190
|
220
|
240
|
250
|
270
|
280
|
310
|
370
|
400
|
440
|
480
|
510
|
530
|
||
| Холодо-производительность | кВт |
177
|
190
|
218
|
237
|
251
|
263
|
277
|
310
|
364
|
402
|
438
|
475
|
503
|
531
|
|
| Потребляемая мощность | кВт |
84.5
|
83.1
|
86.2
|
95.6
|
104
|
112
|
123
|
127
|
140
|
171
|
172
|
188
|
205
|
197
|
|
| Коэффициент EER |
2.09
|
2.28
|
2.30
|
2.48
|
2.41
|
2.34
|
2.25
|
2.45
|
2.60
|
2.36
|
2.55
|
2.53
|
2.46
|
2.70
|
||
| Уровень звукового давления | дБА |
70
|
70
|
70
|
70
|
70
|
70
|
70
|
70
|
73
|
71
|
71
|
71
|
73
|
73
|
|
| Компрессор |
Одновинтовой компрессор с плавным регулированием производительности
|
|||||||||||||||
| Количество |
2
|
|||||||||||||||
| Минимальная производительность | % |
12.5
|
||||||||||||||
| Хладагент |
R-134a
|
|||||||||||||||
| Число контуров |
2
|
|||||||||||||||
| Испаритель |
Кожухотрубный теплообменник
|
|||||||||||||||
| Количество |
1
|
|||||||||||||||
| Размер водяных патрубков входа/выхода | мм |
88.9
|
88.9
|
114.3
|
114.3
|
114.3
|
114.3
|
114.3
|
139.7
|
139.7
|
139.7
|
139.7
|
139.7
|
139.7
|
139.7
|
|
| Вес агрегата (сухой) | кг |
2620
|
2620
|
2890
|
2890
|
2890
|
2890
|
2890
|
3335
|
3335
|
4040
|
4240
|
4240
|
4240
|
4240
|
|
| Габариты | Длина | мм |
2239
|
2239
|
3139
|
3139
|
3139
|
3139
|
3139
|
4040
|
4040
|
4040
|
4040
|
4040
|
4040
|
4040
|
| Ширина | мм |
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
|
| Высота | мм |
2355
|
2355
|
2355
|
2355
|
2355
|
2355
|
2355
|
2355
|
2355
|
2223
|
2223
|
2223
|
2223
|
2223
|
|
| Электропитание Y1 | В |
3~, 400 B, 50 Гц
|
||||||||||||||
EWAD-D-SX
| МОДЕЛЬ |
210
|
230
|
250
|
270
|
290
|
300
|
310
|
370
|
410
|
450
|
490
|
||
| Холодопроизводительность | кВт |
202
|
230
|
252
|
270
|
285
|
298
|
308
|
369
|
412
|
449
|
490
|
|
| Потребляемая мощность | кВт |
80.8
|
86.0
|
94.4
|
105
|
115
|
127
|
137
|
150
|
171
|
175
|
189
|
|
| Коэффициент EER |
2.50
|
2.68
|
2.67
|
2.56
|
2.47
|
2.35
|
2.25
|
2.46
|
2.41
|
2.56
|
2.60
|
||
| Уровень звукового давления | дБА |
65
|
65
|
65
|
65
|
65
|
65
|
65
|
65
|
65
|
66
|
66
|
|
| Компрессор |
Одновинтовой компрессор с плавным регулированием производительности
|
||||||||||||
| Количество |
2
|
||||||||||||
| Минимальная производительность | % |
12.5
|
|||||||||||
| Хладагент |
R-134a
|
||||||||||||
| Число контуров |
2
|
||||||||||||
| Испаритель |
Кожухотрубный теплообменник
|
||||||||||||
| Количество |
1
|
||||||||||||
| Размер водяных патрубков входа/выхода | мм |
114.3
|
114.3
|
114.3
|
114.3
|
114.3
|
114.3
|
114.3
|
139.7
|
139.7
|
139.7
|
139.7
|
|
| Вес агрегата (сухой) | кг |
3110
|
3475
|
3475
|
3425
|
3430
|
3430
|
3430
|
3560
|
4302
|
4506
|
4581
|
|
| Габариты | Длина | мм |
3139
|
4040
|
4040
|
4040
|
4040
|
4040
|
4040
|
4040
|
4040
|
4940
|
4940
|
| Ширина | мм |
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
2234
|
|
| Высота | мм |
2420
|
2420
|
2420
|
2420
|
2420
|
2420
|
2420
|
2420
|
2420
|
2420
|
2420
|
|
| Электропитание Y1 | В |
3~, 400 B, 50 Гц
|
|||||||||||
