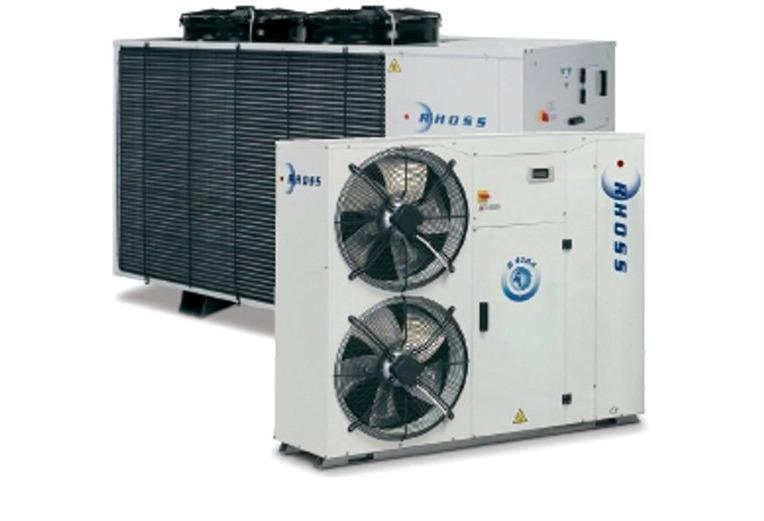

Чиллеры и тепловые насосы Rhoss с воздушным охлаждением конденсатора Серия Y-Pack, TCAEY-THAEY 270-2160. 68 кВт -160 кВт

Чиллеры и тепловые насосы с воздушным охлаждением конденсатора и осевыми вентиляторами. Серия со спиральными компрессорами. Хладагент R 410A

Конструкция

• Компрессор: спиральный компрессор со встроенной тепловой защитой и подогревом картера. 2- или 3-ступенчатое, в зависимости от модели, регулирование холодопроизводительности с повышенной эффективностью при частичной загрузке.
• Испаритель: пластинчатый теплообменник из нержавеющий стали, с изоляцией из вспененного пенополиуретана и дифференциальным реле протока.
• Конденсатор: теплообменник выполнен из медных трубок с алюминиевым оребрением.
• Вентилятор: осевые вентиляторы с внешним ротором, со встроенной тепловой защитой и защитными решетками.
• Корпус: из оцинкованной стали с полимерным порошковым покрытием.
• Управление: микропроцессорный контроллер, совместимый с iDRHOSS, с логикой Adaptive Function Plus для соединения с основными доступными BMS (MODBUS RTU, LON).

Версии

• B — базовая версия (TCAEBY).
• Т — высокотемпературная / высокоэффективная версия с увеличенным конденсатором (TCAETY-THAETY).
• S — низкошумная версия, снабжена звукоизоляцией компрессорного отсека, вентиляторами с пониженной скоростью вращения и увеличенным конденсатором (TCAESY-THAESY).
• Q — сверхтихая версия, со звукоизоляцией компрессорного отсека, вентиляторами со сверхнизкой скоростью вращения и увеличенным конденсатором (TCAEQY).

Модели

• TCAEBY — базовая версия, только охлаждение.
• TCAETY — высокотемпературная / высокоэффективная версия, только охлаждение.
• TCAESY — только охлаждение, низкошумная версия.
• TCAEQY — сверхтихая версия, только охлаждение.
• THAETY — высокотемпературная / высокоэффективная версия, тепловой насос.
• THAESY — тепловой насос, низкошумная версия.

Дополнительные принадлежности, устанавливаемые на заводе:

• PUMP: один или два насоса (один из которых резервный, приводится в действие автоматически), расширительный бак, предохранительный клапан, водяной манометр. Возможно два исполнения: с насосами с низким или высоким статическим напором.
• TANK & PUMP: аккумулирующий бак 250-450 л, один или два насоса, расширительный бак, воздухоотводчики, предохранительный клапан, манометр.
• Пароохладитель с 15% теплоутилизацией.
• Рекуператор со 100% теплоутилизацией.
• Электронный расширительный вентиль.
• Управление температурой конденсации (работа чиллера до -10°С) (только TCAEBY).
• Фазосдвигающие конденсаторы (cos φ > 0,91).
• Плавный запуск.
• Манометры высокого и низкого давления в холодильном контуре.
• Защитные решетки или металлические фильтры.
• Теплообменники в комбинациях «медь / медь», «медь / луженая медь», «медь / алюминий с покрытием».
• Цифровой вход для переключения на вторую уставку.
• Аналоговый вход 4-20 мА для изменения уставки.
• Электрический подогрев испарителя, бака-аккумулятора, насосов и теплообменников для рекуперации тепла.
• Последовательный интерфейс для соединения с BMS.

Дополнительные принадлежности, поставляемые отдельно:

• Резиновые виброопоры.
• Пульт дистанционного управления c дисплеем.
• Часовая карта.
• Комплект с модемом GSM 900/1800 для дистанционного управления.
• Программа-супервизор Rhoss для мониторинга и дистанционного управления.

	МОДЕЛЬ TCAEBY		270	280	290	2100	2115	2130	2145	2160
	Номинальная мощность охлаждения 1	кВт	67,5	75,3	83,0	96,0	111	121	139	155
	E.E.R.1		2,65	2,69	2,56	2,69	2,72	2,64	2,66	2,61
	Потребляемая мощность 1	кВт	25,5	28,0	32,4	35,7	40,6	45,6	52,1	59,4
	Номинальная мощность охлаждения 1	кВт	70,3	79,5	88,0	101	115	126	143	161
	Номинальная мощность охлаждения 1	кВт	70,3	79,5	88,0	101	108	119	136	151
	Номинальная мощность охлаждения 1	кВт	67,0	75,0	82,5	95,0	101	108	125	138
	E.E.R.1		2,98	2,99	2,90	2,90	2,93	2,91	2,90	2,90
	E.E.R.1		2,98	2,99	2,90	2,90	2,67	2,67	2,63	2,60
	E.E.R.1		2,70	2,85	2,62	2,73	2,34	2,30	2,32	2,20
	E.S.E.E.R. 6		4,32	4,37	4,35	4,32	4,37	4,31	4,29	4,26
	Потребляемая мощность 1	кВт	23,6	23,6	30,3	30,3	39,1	43,3	49,3	55,5
	Потребляемая мощность 1	кВт	23,6	23,6	30,3	34,9	40,4	44,6	51,7	58,1
	Потребляемая мощность 1	кВт	24,8	26,3	31,5	34,8	43,2	47,0	53,9	62,7
	Номинальная тепловая мощность 2	кВт	79,0	86,0	96,0	111	122	139	157	175
	Номинальная тепловая мощность 2	кВт	79,0	86,0	96,0	111	120	135	154	170
	C.O.P. 2		3,36	3,44	3,29	3,34	3,21	3,31	3,22	3,21
	C.O.P. 2		3,36	3,44	3,29	3,34	3,22	3,31	3,25	3,21
	Номинальная мощность охлаждения 1	кВт	69,4	77,7	85,2	99,3	111	124	141	160
	Номинальная мощность охлаждения 1	кВт	69,4	77,7	85,2	99,3	107	119	136	150
	Потребляемая мощность 2	кВт	23,5	25,0	29,2	33,2	38,0	42,0	48,8	54,5
	Потребляемая мощность 2	кВт	25,5	25,0	29,2	33,2	37,3	40,8	47,4	53,0
	Уровень звукового давления TCAEBY 3	дБ(А)	60	60	60	62	68	68	68	69
	Уровень звукового давления TCAETY-THAETY 3	дБ(А)	55	56	56	57	60	60	62	62
	Уровень звукового давления TCAETY-THAETY 3	дБ(А)	53	54	54	55	57	57	58	58
	Уровень звукового давления TCAEQY 3	дБ(А)	51	52	52	53	54	54	55	55
	Уровень звуковой мощности TCAEBY 4	дБ(А)	82	82	82	84	90	90	90	91
	Уровень звуковой мощности TCAETY-THAETY 4	дБ(А)	76	77	77	78	84	84	85	85
	Уровень звуковой мощности TCAETY-THAETY 4	дБ(А)	74	75	75	76	81	81	82	82
	Уровень звуковой мощности TCAEQY 4	дБ(А)	72	73	73	74	78	78	79	79
	Спиральный компрессор/ступени		2/3	2/2	2/3	2/3	2/3	2/2	2/3	2/2
	Контуры		1	1	1	1	1	1	1	1
	Электропитание	В-фаз-Гц	400 — 3 ф.+N — 50
	Номинальный расход воды через испаритель 1	м3/ч	11,6	12,9	14,5	16,5	19,0	20,7	23,8	26,6
	Падение давления на испарителе 1	кПа	40	35	41	44	41	47	46	48
	L — ширина версии B	мм	2650	2650	2650	3150	3150	3150	3150	3450
	L — ширина версий T — S — Q	мм	3150	3150	3150	3150	3250	3250	3250	3250
	H — высота версии B	мм	1700	1700	1700	1700	1730	1730	1730	1730
	H — высота версий T — S — Q	мм	1520	1520	1520	1520	2000	2000	2000	2000
	P — глубина версии B	мм	1210	1210	1210	1210	1210	1210	1210	1210
	P — глубина версий T — S — Q	мм	1210	1210	1210	1210	1520	1520	1520	1520
	Вес TCAEBY 5	кг	685	725	870	945	1020	1040	1100	1160
	Вес TCAETY-TCAESY-TCAEQY 5	кг	745	765	910	980	1130	1195	1225	1290
	Вес THAETY-THAESY 5	кг	810	930	975	1045	1215	1285	1315	1390

При следующих условях:

1.  Воздух: 35°C. Вода: 7 / 12°C
2.  Воздух: 7°C по сухому термометру, 6°C по влажному термометру. Вода: 40 / 45°C
3.  На открытом пространстве (Q = 2) в 5 м от установки, со стороны конденсатора
4.  Уровень общей звуковой мощности в дБ(A) на основе измерений, сделанных в соответствии со стандартом ISO 3744
5.  Вес касается порожней установки
6. E.S.E.E.R. (European Seasonal  E. E.R.) — средняя сезонная эффективность в Европе

•  Низкошумные версии TCAESY-THAESY
•  Сверхтихая версия TCAЕQY
