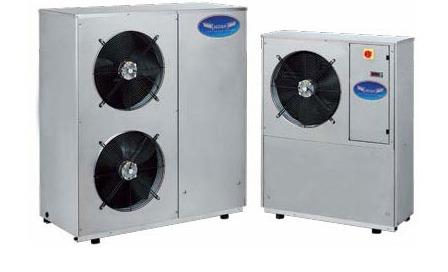

Чиллеры и тепловые насосы Rhoss с воздушным охлаждением конденсатора Серия Compact-Y, TCAEY-THAEY 115-233. 15 кВт-32 кВт
Конструкция
- Вентилятор: выполнен из оцинкованной и окрашенной стали. Модели THAEY имеют встроенный дренажный поддон.
- Корпус: выполнен из оцинкованной и окрашенной стали. Модели THAEY имеют встроенный дренажный поддон.
- Управление: микропроцессорный контроллер возможен в двух версиях: Basic с логикой AdaptiveFunction и iDRHOSS — cовместимая с логикой AdaptiveFunction Plus.
Модели
- TCAEY – только охлаждение.
- THAEY – тепловой насос.
Версия STANDARD (только для моделей 133—233)
Без насосной группы и аккумулирующего бака.
Версия PUMP
Комплектация: циркуляционный насос, мембранный расширительный бак, ручной воздухоотводчик, предохранительный клапан и манометр.
Версия TANK & PUMP
Комплектация: аккумулирующий бак, циркуляционный насос, расширительный мембранный бак, предохранительные клапаны, автоматический и ручной воздухоотводчики.
Дополнительные принадлежности, устанавливаемые на заводе
- Управление температурой конденсации (работа чиллера до –10 °C).
- Электрический подогрев бака аккумулятора.
- Подогрев картера компрессора (для моделей 115–124).
- Защитная решетка теплообменника.
- Пароохладитель c 15% теплоутилизацией (для моделей 133–233).
- Рекуператор сo 100% теплоутилизацией (для моделей 133–233).
- Одиночный насос с высоким статическим давлением (для моделей 133–233).
- Одиночный насос с высоким статическим давлением и баком-аккумулятором (для моделей 133–233).
Для версии с контроллером iDRHOSS
- Цифровой вход для переключения на вторую уставку.
- Аналоговый вход 4–20 мА для изменения уставки.
Дополнительные принадлежности, поставляемые отдельно
- Защитные решетки теплообменника.
- Резиновые виброопоры.
- Управление температурой конденсации (работа чиллера до –10 °C).
- Пульт дистанционного управления с дисплеем.
- Последовательные интерфейсы для связи с BMS (собственный протокол, Modbus RTU, LonWorks).
- Последовательные преобразователи (RS485/RS232,RS485/USB) в случае централизованного управления.
Для версии с контроллером iDRHOSS
- Часовая карта.
- Последовательный интерфейс (CAN-bus – Controller Area Network) для системы iDRHOSS.
- Комплект с модемом GSM 900/1800 для дистанционного управления.
- Программа-супервизор Rhoss для мониторинга и дистанционного управления.
| Модель TCAEY-THAEY | 115 | 117 | 122 | 124 | 127 | 130 | 133 | 233 | |
|---|---|---|---|---|---|---|---|---|---|
| Номинальная мощность охлаждения 1 | кВт | 15,4 | 17,4 | 22,7 | 24,3 | 26,9 | 29,1 | 34,0 | 32,5 |
| E.E.R.1 | 2,76 | 2,67 | 2,76 | 2,62 | 2,60 | 2,44 | 2,56 | 2,64 | |
| E.S.E.E.R• | 3,14 | 3,12 | 3,43 | 3,07 | 3,16 | 2,90 | 2,84 | 2,93 | |
| Потребляемая мощность1* | кВт | 5,6 | 6,5 | 8,2 | 9,3 | 10,4 | 11,9 | 13,3 | 12,3 |
| Номинальная тепловая мощность2 | кВт | 16,8 | 17,9 | 23,9 | 26,1 | 30,7 | 34,4 | 39,1 | 37,5 |
| C.O.P.2 | 3,05 | 2,94 | 3,02 | 2,92 | 3,07 | 3,10 | 2,94 | 3,05 | |
| Потребляемая мощность2* | кВт | 5,5 | 6,1 | 7,9 | 8,9 | 10,0 | 11,1 | 13,3 | 12,3 |
| Звуковое давление5 | дБ(A) | 50 | 50 | 52 | 52 | 53 | 54 | 57 | 57 |
| Спиральный компрессор / ступени | №. | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 2/2 |
| Контуры | №. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Содержание воды в накопительном баке | л | 35 | 35 | 45 | 45 | 45 | 45 | 80 | 80 |
| Номинальный полезный напор стандартного электрического насоса1 | кПа | 147 | 125 | 130 | 125 | 110 | 105 | 134 | 134 |
| Номинальный расход воды через испаритель1 | м3/ч | 2,6 | 3,0 | 3,9 | 4,2 | 4,6 | 5,0 | 5,8 | 5,6 |
| Электропитание | В-фаз-Гц | 400-3+N-50 | 400-3+N-50 | 400-3+N-50 | 400-3+N-50 | 400-3+N-50 | 400-3+N-50 | 400-3+N-50 | 400-3+N-50 |
| Падение давления на испарителе | кПа | 32,4 | 41,3 | 34,7 | 30,1 | 31,9 | 32,1 | 30,3 | 27,6 |
| L - Ширина STANDART | мм | – | – | – | – | – | – | 1660 | 1660 |
| L - Ширина PUMP | мм | 1230 | 1230 | 1230 | 1230 | 1590 | 1590 | 1660 | 1660 |
| L - Ширина TANK&PUMP | мм | 1490 | 1490 | 1490 | 1490 | 1790 | 1790 | 1660 | 1660 |
| H - Высота | мм | 1090 | 1090 | 1280 | 1280 | 1508 | 1508 | 1536 | 1536 |
| P - Глубина | мм | 500 | 500 | 500 | 500 | 600 | 600 | 1000 | 1000 |
| Вес TCAEY4 | кг | 200 | 210 | 260 | 270 | 310 | 350 | 460 | 470 |
| Вес THAEY4 | кг | 210 | 220 | 270 | 280 | 320 | 360 | 470 | 480 |
При следующих условях:
- – Воздух: 35°C. Вода: 7/12°C
- – Воздух: 7 °C по сухому термометру, по влажному термометру 6 °C. Вода: 45 / 40 °C
- – На открытом пространстве (Q = 2) в 5 м от установки
- – Вес соответствует агрегату со встроенным насосом и аккумулирующим баком
- • – E.S.E.E.R. (European Seasonal E.E.R.) - Средняя сезонная эффективность в Европе
* – Установка без электрического насоса
