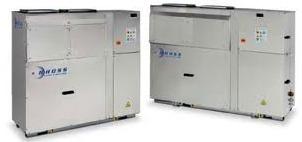

Чиллеры и тепловые насосы Rhoss с воздушным охлаждением конденсатора Серия Compact , TCCE –THCE 114-126 14 кВт- 22 кВт
Конструкция
- Компрессор: спиральный компрессор со встроенной тепловой защитой.
- Испаритель: пластинчатый теплообменник из нержавеющей стали с электронагревателем для защиты от замерзания и дифференциальным реле протока.
- Конденсатор: теплообменник выполнен из медных трубок с алюминиевым оребрением и с защитной решеткой.
- Вентилятор: центробежный вентилятор с двигателем с прямым приводом, со встроенной тепловой защитой и защитной решеткой.
- Корпус: выполнен из коррозионно-стойкого алюминия, у моделей THCE имеется поддон для сбора конденсата.
- Управление: микропроцессорный контроллер возможен в двух версиях: Basic и iDRHOSS — cовместимая с логикой AdaptiveFunction.
Модели
- TCCE — только охлаждение.
- THCE — тепловой насос.
Версия STANDARD
- Без насосной группы и бака-аккумулятора.
Версия TANK & PUMP
- Со стандартным насосом.
- С высоконапорным насосом.
Комплектация: аккумулирующий бак, циркуляционный насос (стандартный или высоконапорный для моделей 114-117), мембранный расширительный бак, предохранительный клапан, ручной воздухоотводчик, запорный кран.
Дополнительные принадлежности, устанавливаемые на заводе
- Горизонтальный забор наружного воздуха.
- Электрический подогрев бака аккумулятора.
Для версии с контроллером
- Цифровой вход для переключения на вторую уставку.
- Аналоговый вход 4-20 мА для изменения уставки.
Дополнительные принадлежности, поставляемые отдельно
- Резиновые виброопоры.
- Управление температурой конденсации (работа чиллера до -10°С).
- Гибкая вставка на входе.
- Гибкая вставка на выходе.
- Пульт дистанционного управления с дисплеем.
- Последовательные интерфейсы для связи с BMS (собственный протокол, Modbus RTU, LonWorks).
- Последовательные преобразователи (RS485/RS232, RS485/USB) в случае централизованного управления.
Для версии с контроллером
- Часовая карта.
- Последовательный интерфейс (CAN-bus -Controller Area Network) для системы iDRHOSS.
- Комплект с модемом GSM 900/1800 для дистанционного управления.
- Программа-супервизор RHOSS для мониторинга и дистанционного управления.
| МОДЕЛЬ TCCEY-THCEY | 114 | 117 | 121 | 126 | |
|---|---|---|---|---|---|
| Номинальная мощность охлаждения 1 | кВт | 13,5 | 15,5 | 18,2 | 22,0 |
| E.E.R. 1 | 2,55 | 2,53 | 2,40 | 2,34 | |
| Потребляемая мощность (*) 1 | кВт | 5,31 | 6,13 | 7,57 | 9,40 |
| Номинальная тепловая мощность 2 | кВт | 13,6 | 16,4 | 20,1 | 24,0 |
| C.O.P. 2 | 2,58 | 2,72 | 2,80 | 2,71 | |
| Потребляемая мощность(*) 2 | кВт | 5,27 | 6,02 | 7,18 | 8,86 |
| Звуковое давление 5 | дБ(A) | 54 | 55 | 56 | 57 |
| Спиральный компрессор / ступени | №. | 1/ 1 | |||
| Контуры | №. | 1 | |||
| Номинальный расход вентилятора | м3 / ч | 4.720 | 4.11 0 | 5.040 | 4.485 |
| Полезный статический напор вентилятора | Па | 90 | 80 | 90 | 80 |
| Содержание воды в накопительном баке | л | 55 | 55 | 80 | 80 |
| Полезный напор cтандартного электрического насоса 1 |
кПа | 47 | 41 | 151 | 139 |
| Полезный напор электрического насоса с высокой напорностью 1 |
кПа | 174 | 154 | - | - |
| Электропитание | В-фаз-Гц | 400-3+N-50 | |||
| Номинальный расход воды через испаритель | м3 / ч | 2,4 | 2,9 | 3,6 | 4,4 |
| Падение давления на испарителе 1 | кПа | 17 | 17 | 22 | 16 |
| L — Ширина | мм | 1.320 | 1.320 | 1.710 | 1.710 |
| H — Высота STANDARD | мм | 1.305 | 1.305 | 1.305 | 1.305 |
| H — Высота TANK & PUMP | мм | 1.600 | 1.600 | 1.600 | 1.600 |
| P — Глубина | мм | 558 | 558 | 643 | 643 |
| Вес TCCE 6 | кг | 340 | 360 | 420 | 460 |
| Вес THCE 6 | кг | 350 | 370 | 440 | 470 |
При следующих условях:
- Воздух: 35°C. Вода: 7 / 12°C
- Воздух: по сухому термометру 7°C, по влажному термометру 6°C. Вода: 45 / 40°C
- На открытом пространстве (Q = 2) в 5 м от установки и канальных вентиляторов
- Вес cоответствует агрегату со встроенным насосом и аккумулирующим баком
(*) Установка без электрического насоса
