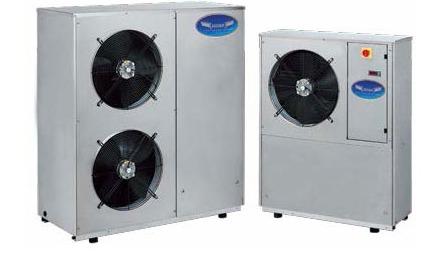

Чиллеры и тепловые насосы Rhoss с воздушным охлаждением конденсатора Серия Mini-Y, TCAEY-THAEY 105-111. 6 кВт - 11 кВт
Конструкция
- Вентилятор: осевой вентилятор с внешним ротором, со встроенной тепловой защитой и защитной решеткой.
- Корпус: выполнен из оцинкованной и окрашенной стали. Модели THAEY имеют встроенный дренажный поддон.
- Управление: микропроцессорный контроллер возможен в двух версиях:
Basic с логикой AdaptiveFunction и iDRHOSS — cовместимая с логикой AdaptiveFunction Plus.
Модели
- TCAEY – только охлаждение.
- THAEY – тепловой насос.
Версия PUMP
- Со стандартным насосом.
- С насосом высокого давления.
Комплектация: стандартный или высокого давления циркуляционный насос (только для моделей 105–107), мембранный расширительный бак, предохранительный клапан, ручной воздуховодчик.
Версия TANK & PUMP
- Со стандартным насосом.
- С насосом высокого давления.
Комплектация: аккумулирующий бак, стандартный или высокого давления циркуляционный насос (только для моделей 105–107), мембранный расширительный бак, предохранительный клапан, автоматический и ручной воздухоотводчики.
Дополнительные принадлежности, устанавливаемые на заводе
- Устройство плавного пуска (для моделей на 230 В).
- Управление температурой конденсации (работа чиллера до –10°C).
- Реле низкого давления.
- Подогрев картера компрессора.
- Электрический подогрев конденсатора для работы при температуре наружного воздуха ниже –5 °C для моделей с тепловым асосом.
Для версии с контроллером iDRHOSS
- Цифровой вход для переключения на вторую уставку.
- Аналоговый вход 4–20 мА для изменения уставки.
Дополнительные принадлежности, поставляемые отдельно
- Резиновые виброопоры.
- Управление температурой конденсации (работа чиллера до –10°C).
- Водяной фильтр.
- Реле низкого давления.
- Электрический подогрев бака аккумулятора.
- Пульт дистанционного управления.
- Последовательные интерфейсы для связи с BMS (собственный протокол, Modbus RTU, LonWorks).
- Последовательные преобразователи (RS485/RS232,RS485/USB) в случае централизованного управления.
Для версии с контроллером iDRHOSS
- Часовая карта.
- Последовательный интерфейс (CAN-bus – Controller Area Network) для системы iDRHOSS.
- Комплект с модемом GSM 900/1800 для дистанционного управления.
- Программа-супервизор Rhoss для мониторинга и дистанционного управления.
| Модель TCAEY-THAEY | 105 | 107 | 109 | 111 | |
|---|---|---|---|---|---|
| Номинальная мощность охлаждения 1 | кВт | 5,5 | 6,9 | 8,8 | 10,8/11,1 |
| E.E.R.1 | 2,74 | 2,58 | 2,66 | 2,62/2,61 | |
| E.S.E.E.R• | 3,15 | 2,77 | 3,16 | 3,11/3,15 | |
| Потребляемая мощность1* | кВт | 2,00 | 2,67 | 3,32 | 4,12/4,25 |
| Номинальная тепловая мощность2 | кВт | 5,8 | 7,5 | 9,7 | 12,0/12,4 |
| C.O.P.2 | 2,74 | 2,71 | 2,84 | 2,72/2,78 | |
| Потребляемая мощность2* | кВт | 2,13 | 2,77 | 3,41 | 4,42 / 4,45 |
| Звуковое давление3 | дБ(A) | 46 | 47 | 47 | 47 |
| Спиральный компрессор / ступени | №. | 1/1 | 1/1 | 1/1 | 1/1 |
| Контуры | №. | 1 | 1 | 1 | 1 |
| Содержание воды в накопительном баке | л | 19 | 19 | 30 | 30 |
| Полезный напор электрического насоса1 | кПа | 55 | 55 | 85 | 75 |
| Номинальный расход воды через испаритель1 | м3/ч | 0,9 | 1,2 | 1,6 | 1,9 |
| Электропитание | В-фаз-Гц | 230-1-50 | 230-1-50 / 400-3+N-50 | 230-1-50 / 400-3+N-50 | 230-1-50 / 400-3+N-50 |
| L - Ширина | мм | 990 | 990 | 990 | 990 |
| H - Высота PUMP | мм | 905 | 905 | 1090 | 1090 |
| H - Высота TANK & PUMP | мм | 905 | 905 | 1295 | 1295 |
| P - Глубина | мм | 380 | 380 | 380 | 380 |
| Вес TCAEY4 | кг | 131 | 133 | 157 | 166 |
| Вес THAEY4 | кг | 141 | 143 | 167 | 176 |
При следующих условях:
- – Воздух: 35°C. Вода: 7/12°C
- – Воздух: 7 °C по сухому термометру, по влажному термометру 6 °C. Вода: 45 / 40 °C
- – На открытом пространстве (Q = 2) в 5 м от установки
- – Вес касается самой полной оснастки
- • – E.S.E.E.R. (European Seasonal E.E.R.) - Средняя сезонная эффективность в Европе
* – Установка без электрического насоса
